ESP32 - vscode를 사용한 기본 사용법

참고
사용 OS : Windows 11 Pro 21H2 (OS 빌드 22000.739)
vscode 버전 1.69.0
참고 사이트 : espressif/vscode-esp-idf-extention



프로젝트를 생성하는 몇 가지 옵션이 있다. (모두 "명령 팔레트"를 사용한다.)

• ESP-IDF: Show Examples Projects
• ESP-IDF: Create project form extension template



여기서는 "blink" 예제로 사용하는 방법을 설명한다.



해당 예제를 사용하기 위해서 아래와 같은 단계를 진행한다.

1. 메뉴에서 "보기" -> "명령 팔레트..."를 선택한다.


2. "ESP-IDF: Show Examples Projects"를 찾아서 선택한다.


3. "Use current ESP-IDF (C:/Users/USER/esp/esp-idf)"를 선택한다.(경로는 설치 옵션에 따라 변경될 수 있다)

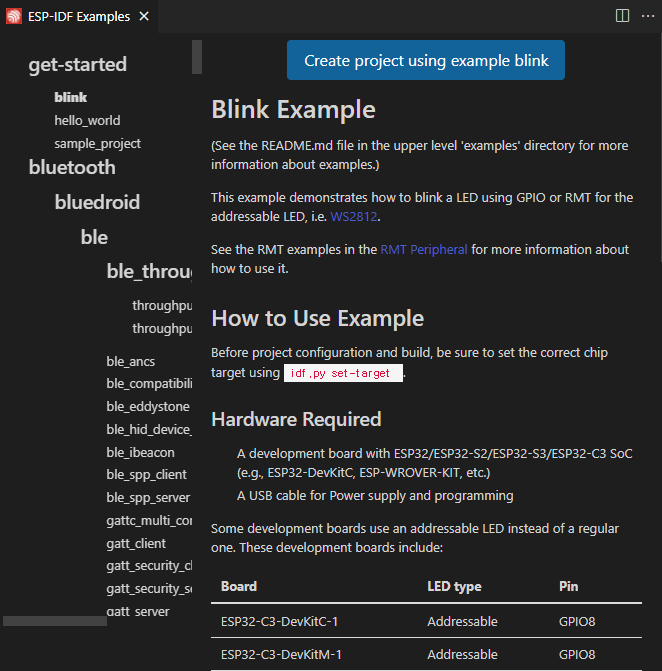

4. 예제 프로젝트 목록이 있는 윈도우가 열리면, "get-started" 섹션에서 "blink"를 선택한다.


5. 상단에 "Create project using example blink" 버튼이 있고, 아래에는 예제 프로젝트에 대한 설명이 있다.
6. "Create project using example blink" 버튼을 누른다.




7. 예제 프로젝트를 복사할 컨테이너 디렉터리를 선택한다. 선택된 디렉터리 하위에 예제 프로젝트의 "blink" 디렉터리가 생성되고 vscode에서 열린다.


8. "명령 팔레트..."에서 "ESP-IDF: Set Espressif device target" 명령을 사용하여 사용할 디바이스를 선택한다.


9. menuconfig를 사용하여 프로젝트를 구성한다. "명령 팔레트..."에서 "ESP-IDF: SDK Configuration editor (menuconfig)"를 선택한다. 여기서 ESP-IDF 프로젝트 설정을 수정할 수 있다. 설정 완료 후 저장을 누르고 이 창을 닫는다.




10. C/C++ 구성에서 설명된 대로 ".vscode/c_cpp_properties.json"을 구성한다.


11. 예제 프로젝트를 빌드하려면 "명령 팔레트..."에서 "ESP-IDF: Build your project"를 선택한다.

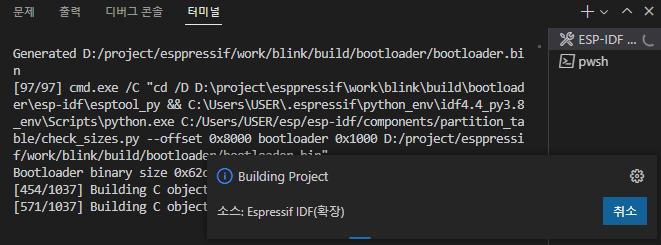

    사용자는 새 터미널에서 빌드 출력 메세지를 볼 수 있다.

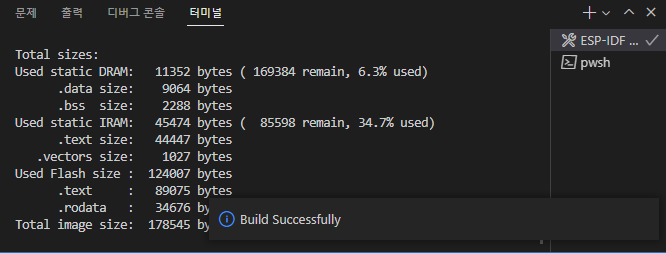

    빌드가 완료되면 완료 메세지를 볼 수 있다.



    Cmake 구성 단계용 idf.cmakeCompilerArgs와 Nanja 단계용 idf.ninjaArgs에 대해 빌드 작업의 동작을 수정할 수 있다. 예로 [-j N]에서 N은 병렬로 실행되는 작업의 수이다.

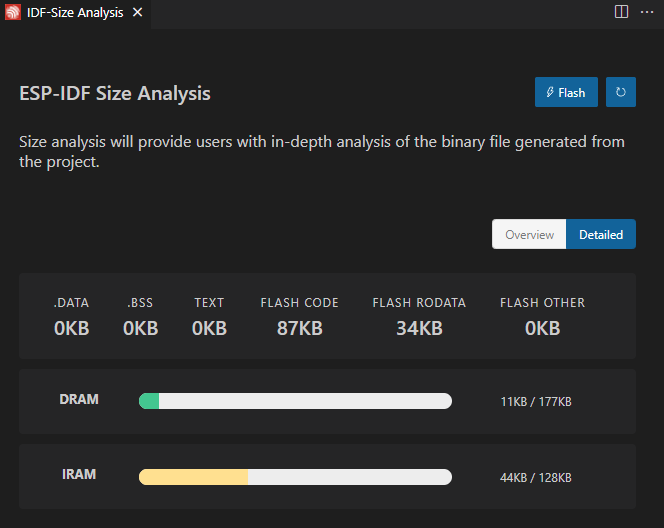

12. "ESP-IDF: Size analysis of the binaries"  명령으로 애플리케이션 크기 정보를 검토할 수 있다.




13. 예제 프로젝트를 플래싱(디바이스에 바이너리 업로드)하기 전에 "ESP-IDF: Select port to use" 명령을 사용하여 디바이스의 시리얼 포트를 지정해야 한다.
    필요한 경우 UART/JTAG 플래싱 모드 선택 메뉴가 나타날 수 있다. (디바이스 문서를 검토하여 알맞게 설정한다.)


14. "ESP-IDF: Flash (UART) your project espldf.startFlashing" 명령으로 플래시한다. (JTAG 사용시 "ESP-IDF: Flash (JTAG) your project" 명령을 선택)
