7 Embedded data support

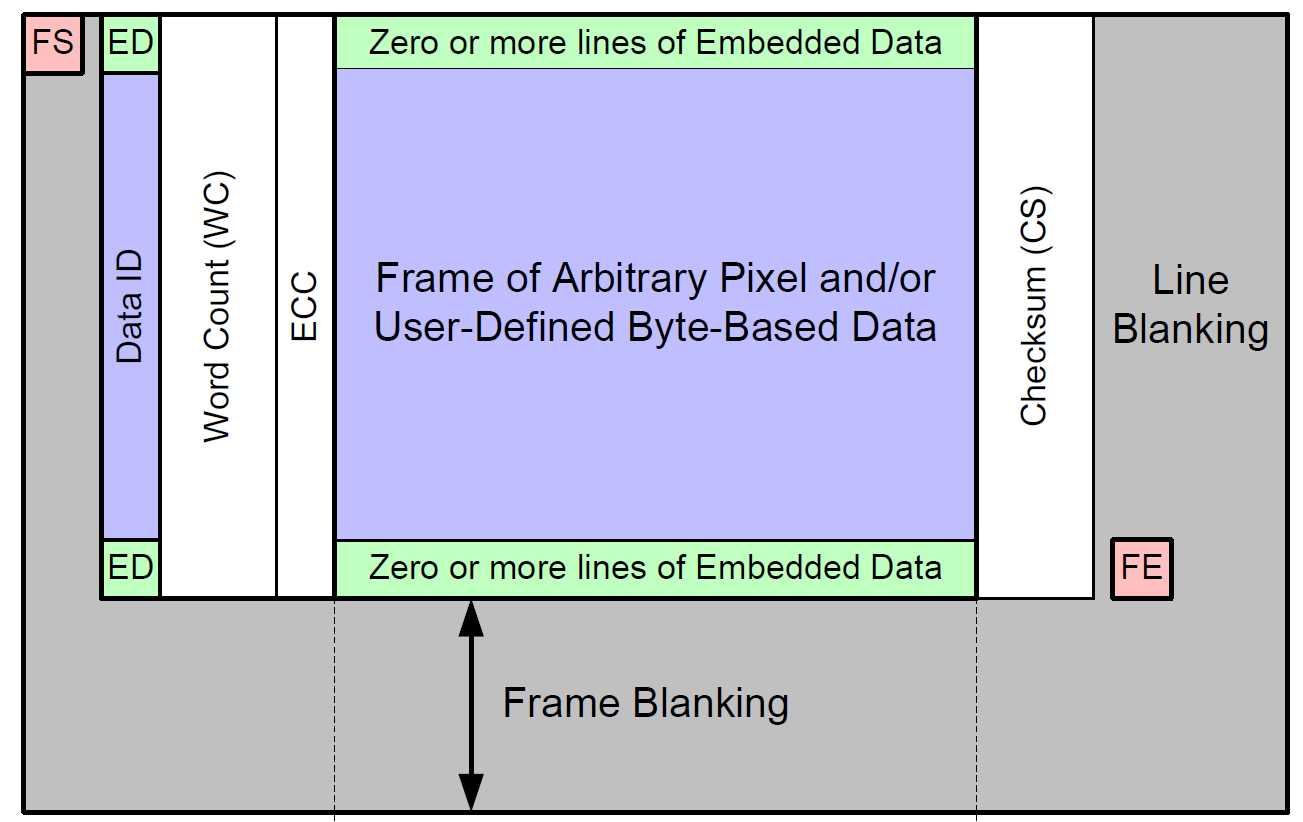

일부 카메라 센서는 이미지 데이터와 함께 임베디드된 데이터를 보낼 수 있다. Figure 6에서 볼 수 있듯이, 임베디드된 데이터는 프레임의 시작이나 끝에 포함된다.
MIPI CSI-2 사양에 따르면, 임베디드된 데이터의 데이터 유형은 이미지 데이터 유형(0x18에서 0x3F까지)과 다른 0x12여야 한다. 이 경우, 카메라 스트림에는 인터리빙 모드의 데이터 유형으로 정의되는 여러 유형의 데이터가 포함된다. 그러나 8M 시리즈 캡처 시스템은 인터리빙 모드의 데이터 유형을 지원할 수 없다.
사용 사례 예제:
센서에서 이미지 프레임(640x480, RAW12)과 프레임 시작 부분에 2라인이 임베디된 데이터를 출력한다.
위의 사용 사례를 지원하려면, 해결 방법으로 사용자는 다음을 수행해야 한다:
- 이미지 데이터 유형(RAW12: 0x2C)으로 임베디드된 데이터를 출력하도록 센서를 구성한다.
- 이미지 픽셀과 정렬되도록 각 임베디드된 데이터에 대해 0을 추가하도록 센서를 구성한다(12비트 정렬, {embedded data, 4b’0}).
- 그러면 이 센서의 총 출력은 RAW12 데이터의 640x482 크기로 간주할 수 있다. 사용자는 이 경우를 지원하도록 Rx 캡처 시스템을 구성하는 방법에 대한 자세한 내용을 Section 6.2와 Section 6.3에서 참조할 수 있다.
참고:
센서가 0x12 데이터 유형의 임베디드된 데이터만 보낼 수 있는 경우, i.MX 8M 시리즈 프로세서에서 지원할 수 없다.
